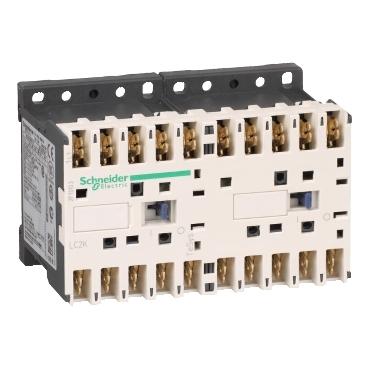

SCHNEIDER ELECTRIC LC2K09017E7 - CONTACTOR INVERSOR MINI TRIPOLAR 9A 48V ***

Tipo de producto o componente
Contactor de inversión
Nombre abreviado del equipo
LC2K
Función
Control
aplicación del contactor
Control del motor
Carga resistiva
categoría de empleo
AC-3
AC-1
AC-4
Presentación del dispositivo
Premontada con barra de bus inversora
Número de polos
3P
power pole contact composition
3 NA
[Ue] Tensión nominal de empleo
Circuito de alimentación, estado 1 690 V CA 50/60 Hz
Circuito de señalización, estado 1 <= 690 V CA 50/60 Hz
[Ie] Corriente nominal de empleo
20 A (at <50 °C) at <= 440 V CA AC-1 for circuito de alimentación
16 A (at <70 °C) at 690 V CA AC-1 for circuito de alimentación
9 A at <= 440 V CA AC-3 for circuito de alimentación
potencia del motor en kW
2,2 kW en 220...230 V CA 50/60 Hz
4 kW en 380...415 V CA 50/60 Hz
4 kW en 440 V CA 50/60 Hz
4 kW en 480 V CA 50/60 Hz
4 kW en 500...600 V CA 50/60 Hz
4 kW en 660...690 V CA 50/60 Hz
tipo de circuito de control
CA en 50/60 Hz
[Uc] tensión de circuito de control
48 V CA 50/60 Hz
Opciones de los contactos auxiliares
1 NC
[Uimp] Resistencia a picos de tensión
8 kV
Categoría de sobretensión
III
[Ith] Corriente térmica convencional
20 A (at 50 °C) for circuito de alimentación
10 A (at 50 °C) for circuito de señalización
Irms poder de conexión nominal
110 A CA for circuito de alimentación conforming to NF C 63-110
110 A CA for circuito de alimentación conforming to IEC 60947
110 A CA for circuito de señalización conforming to IEC 60947
Poder de corte asignado
110 A at 415 V conforming to IEC 60947
110 A at 440 V conforming to IEC 60947
80 A at 500 V conforming to IEC 60947
110 A at 220...230 V conforming to IEC 60947
110 A at 380...400 V conforming to IEC 60947
70 A at 660...690 V conforming to IEC 60947
[Icw] Corriente temporal admisible
90 A 50 °C - 1 s for circuito de alimentación
85 A 50 °C - 5 s for circuito de alimentación
80 A 50 °C - 10 s for circuito de alimentación
60 A 50 °C - 30 s for circuito de alimentación
45 A 50 °C - 1 min for circuito de alimentación
40 A 50 °C - 3 min for circuito de alimentación
80 A - 1 s for circuito de señalización
90 A - 500 ms for circuito de señalización
110 A - 100 ms for circuito de señalización
20 A 50 °C - >= 15 min for circuito de alimentación
fusible asociado
25 A gG at <= 440 V for circuito de alimentación
25 A aM for circuito de alimentación
10 A gG for circuito de señalización conforming to IEC 60947
10 A gG for circuito de señalización conforming to VDE 0660
impedancia media
3 mOhm - Ith 20 A 50 Hz for circuito de alimentación
[Ui] Tensión nominal de aislamiento
Circuito de alimentación, estado 1 600 V acorde a UL 508
Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
Circuito de señalización, estado 1 690 V acorde a IEC 60947-4-1
Circuito de señalización, estado 1 690 V acorde a IEC 60947-5-1
Circuito de señalización, estado 1 600 V acorde a UL 508
Circuito de alimentación, estado 1 600 V acorde a CSA C22.2 No 14
Circuito de señalización, estado 1 600 V acorde a CSA C22.2 No 14
Durabilidad eléctrica
0,18 Mciclos 20 A AC-1 en Ue <= 440 V
1,3 Mciclos 9 A AC-3 en Ue <= 440 V
Tipo de enclavamiento
Mecánico
Soporte de montaje
Placa
Carril
Normas
EN/IEC 60947-4-1
GB/T 14048.4
UL 60947-4-1
CSA C22.2 No 60947-4-1
JIS C8201-4-1
Certificaciones de producto
Esquema CB
CCC
UL
CSA
generador
CE
UKCA
Tipo de conexión
Terminales Faston 2 cable(s) - sección barra colectora: 2.8 mm
Terminales Faston 1 cable(s) - sección barra colectora: 6.35 mm
Duración de maniobra
10...20 ms activ. de bobina y cierre NA
10...20 ms desact. bobina y apertura NA
nivel de fiabilidad de seguridad
B10d = 1369863 ciclos contactor con carga nominal acorde a EN/ISO 13849-1
B10d = 20000000 ciclos contactor con carga mecánica acorde a EN/ISO 13849-1
Durabilidad mecánica
5 Mciclos
